Analisa Trafik Jaringan Internet Menggunakan PING (Packet Internet Gopher)

(Alfin Naharuddin)

I.    PENDAHULUAN
Untuk terhubung dengan internet secara maksimal maka performa sebuah jaringan menjadi penting untuk diketahui, salah satu cara untuk menggali informasi tersebut dapat menggunakan sebuah tool sederhana yaitu PING (Packet Internet Gopher). Laporan ini menyampaikan sebuah analisis jaringan internet pada sebuah topologi jaringan sederhana end to end pada sebuah titik lokasi dan waktu tertentu, yaitu dengan cara mengirimkan beberapa paket data dengan iterasi tertentu dari satu host ke host lainnya untuk menggali informasi tingkat kestabilan dan performa konektivitasnya, sehingga dari hasil pengolahan data tersebut bisa dijadikan acuan prediksi Quality of Service (QOS) selanjutnya.

Penulisan laporan ini secara runtut menjelaskan pada bagian (I) Pendahuluan yaitu gambaran umum tentang laporan ini, kemudian di bagian (II) menjelaskan metode yang digunakan dalam menganalisa trafik jaringan internet ini dengan batasan perangkat dan teknis yang disebutkan, kemudian di bagian (III) merupakan penjabaran hasil dan analisa dari uji coba yang dilakukan, kemudian disimpulkan di bagian (IV) dan terakhir, referensi dari analisa jaringan internet yang dilaksanakan ini disebutkan di bagian (V) Pustaka.

II.    METODE

Cara yang digunakan untuk menganalisa trafik jaringan internet ini adalah menggunakan tool berupa PING (Packet Internet Gopher) yakni menguji koneksi sebuah host ke host lainnya melalui jaringan end to end dengan mengirimkan paket data dengan besaran 16, 32, 64, 128, 264, 512, dan 1024 bytes, dengan iterasi 110 kemudian diolah dan dituangkan pada grafik untuk melihat Round Trip Times (RTT) data yang dikirim dengan mencermati Loopback Packet Size,  Packet Sequence, Probability Density Function (PDF) dan Cumulative Probabiltiy Density. Dimana dari 110 iterasi data, yang digunakan adalah 100 iterasi dengan asumsi adanya Request Times Out (RTO).

Ketentuan yang digunakan adalah sebagai berikut:

·      Host pengirim paket data adalah sebuah laptop dengan spesifikasi; processor Intel Core i5 4200U CPU @ 1.60 GHz 2.29 GHz, RAM 4.00 GB, system type 64-bit dengan menggunakan sistem operasi Windows 10.

·      Koneksi menggunakan sebuah modem GSM 3,5G dengan provider prabayar Tri.

·      Host yang dituju adalah www.google.com, www.facebook.com, www.kemenag.go.id dengan asumsi bahwa dua situs (www.google.com, www.facebook.com) mempunyai server yang berada di luar Indonesia namun mempunyai karakteristik yang hampir sama yaitu keduanya merupakan dua website besar yang paling sering sering dan banyak digunakan oleh user di Indonesia dan situs www.kemenag.go.id dengan server yang yang berada di dalam negeri dan merupakan sebuah situs resmi pemerintah yang banyak diakses oleh pengguna.

·      Lokasi uji coba berada di koordinat 7°25'44.2"S 112°43'45.6"E di wilayah Kabupaten Sidoarjo jarak dengan BTS ± 2 Km dan waktu pengambilan data adalah pada tanggal 26 Oktober 2016 direntang waktu pukul 10.30 s/d 11.00 WIB.

·      Menggunakan utilitas Command Prompt dengan deklarasi “ping www.namasitus.com -n x -l y -i z” dengan penjelasan

§ ping adalah perintah mengirim dan menerima kembali paket data

§ www.namasitus.com merupakan host tujuan

§ -n adalah perintah iterasi dimana x adalah jumlah pengulangan

§ -l adalah deklarasi besaran data dimana y adalah besar paket data dalam ukuran bytes

§ -i adalah times to live (TTL) dimana z adalah jumlah nyawa paket data dalam jaringan.

Dari pengaplikasian tersebut dapat diketahui IP host tujuan,  statistik Round Trip Times (RTT) dari nilai terendah hingga tertinggi dan juga rata-ratanya, informasi tentang paket data yang tidak sampai tujuan (request timed out), dan times to live paket data. Dimana yang menjadi fokus analisa adalah Round Trip Times (RTT).

A.    Loopback Packet Size

Mencatat rentang waktu yang dibutuhkan oleh masing-masing besaran paket data yang dikirim dari host pengirim melewati jaringan internet menuju host yang telah ditentukan hingga kembali lagi ke host pengirim, dari hasil round trip times (RTT) tersebut  dibandingkan dengan dua host tujuan yang lainnya untuk disimpulkan dan dijadikan sebagai acuan prediksi performa jaringan.

B.    Packet Sequence

Mencatat Round Trip Times (RTT) masing-masing paket data kemudian diambil rata-ratanya lalu dihitung deviasi atas dan bawahnya. Dalam uji coba ini situs yang digunakan sebagai host tujuan hanya www.google.com.

C.   Probability Density Function

Menghitung probabilitas kemunculan paket data dalam rentang waktu tertentu yaitu dihitung dari RTT terendah ditambah 25 millisecond hingga mencapai waktu tertinggi kemudian dari range tersebut dibagi jumlah semua paket data, seperti notasi berikut:

P = probabilitas kemunculan

b = jumlah nilai yang muncul

a = total jumlah semua paket data

Jika nilai probabilitas suatu range semakin tinggi maka jumlah paket data pada range tersebut semakin besar. Dalam analisa uji coba ini menggunakan satu host tujuan yaitu website www.google.com.

D.   Cumulative Probabiltiy Density

Menjumlahkan kelompok probabilitas paket data pertama dengan range paket data kedua dan hasilnya ditambahkan dengan range berikutnya hingga segmen paket terakhir dan pengujian ini juga menggunakan website www.google.com.

III.   HASIL DAN ANALISA

Dari uji coba yang dilaksanakan dapat dianalisa empat segmentasi performa jaringan sebagai berikut:

1.    Loopback Packet Size

Testing pada segmen ini menganalisa RTT dalam millisecond tiga host tujuan yaitu www.google.com, www.facebook.com, dan www.kemenag.go.id, data yang dihasilkan terlihat pada Tabel 1. dan pengolahan data dapat dicermati pada Grafik 1

TABEL 1.

GRAFIK 1

Data yang didapat dari pengaplikasian PING dapat dianalisa bahwa:

a.   Pada pengujian paket data 16 bytes respon ketiga host tujuan memiliki RTT yang hampir sama yakni disekitaran angka 200 millisecond ini dapat diartikan bahwa koneksi jaringan internet tersebut dengan akses data kecil cenderung stabil.

b.  Selanjutnya pada testing dengan besaran paket data 32 bytes hingga 1024 bytes data uji coba menunjukkan fluktuasi pola yang hampir sama dan dapat dikatakan stabil meski di range yang yang berbeda, namun hasil yang berbeda terlihat pada node www.kemenag.go.id ketika uji coba paket data 1024 bytes node tersebut menunjukkan lonjakan RTT yang cukup tinggi hal ini bisa berarti bahwa akses ke node tersebut pada koneksi jaringan internet melambat ketika data yang diakses berukuran besar.

2.    Packet Sequence

Dalam uji coba ini host tujuan yang digunakan hanya www.google.com analisa yang dilakukan pada segmen ini adalah untuk mengetahui RTT dalam millisecond tiap paket data mulai data ke-1 hingga data ke-100, sehingga bisa diketahui performa jaringan pada tiap besaran paket data.

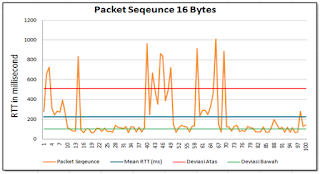

a.      Paket data 16 bytes

Analisa dari data yang diperoleh menunjukkan fluktuasi range RTT yang bervariasi dimana rerata RTT adalah 226ms dari nilai terendah 64 ms dan tertinggi 1013ms, dan deviasi atas 510ms, deviasi bawah adalah 105ms. Dapat diartikan bahwa pada segmen ini jaringan tidak stabil. Detil data dapat dicermati pada grafik 2.

GRAFIK 2

b.      Paket data 32 bytes

Analisa data menunjukkan range RTT yang stabil dimana RTT terendah 26ms, tertinggi 121ms dengan rata-rata 60ms, dimana deviasi atas 71ms dan deviasi terendah adalah 34ms. Terlihat bahwa pada segmen ini jaringan stabil. Detil data merujuk pada grafik 3.

GRAFIK 3

c.      Paket data 64 bytes

Analisa dari data yang diperoleh menunjukkan range RTT pertama tinggi kemudian turun dan stabil dimana rerata RTT adalah 107ms dari nilai terendah 57ms dan tertinggi 1039ms, dengan deviasi atas 381ms dan deviasi bawah 77ms. Dapat disebutkan bahwa pada segmen ini jaringan lambat pada awal mula diakses namun selanjutnya cenderung stabil dan cepat. Detil data dapat dilihat di grafik 4.

GRAFIK 4

d.      Paket data 128 bytes

Pada paket data 128 bytes RTT menunjukkan range pertama yang cukup stabil namun melonjak di iterasi yang ke 25 namun kembali stabil hingga iterasi ke 100, tercatat nilai terendah adalah 55ms dengan rata-rata 83ms dan tertinggi 240ms, dengan deviasi atas 104ms dan deviasi bawah 72ms. Terlihat bahwa pada uji coba ini jaringan cenderung stabil dan cepat. Detil data dapat dilihat di grafik 5.

GRAFIK 5

e.      Paket data 256 bytes

Dari data yang diperoleh RTT terendah 67ms, tertinggi 1073ms rata-rata 125ms dengan deviasi atas 192ms dan deviasi bawah               90ms. Detil dapat dilihat pada grafik 6.

GRAFIK 6

f.       Paket data 512 bytes

Dari data yang diperoleh RTT terendah 69ms, tertinggi 1073ms rata-rata 135ms dengan deviasi atas 197ms dan deviasi bawah               104ms. Detil dapat dilihat pada grafik 7.

GRAFIK 7

g.      Paket data 1024 bytes

Dari data yang diperoleh RTT terendah 62ms, tertinggi 1057ms rata-rata 136ms dengan deviasi atas 215ms dan deviasi bawah               101ms. Detil dapat dilihat pada grafik 8.

GRAFIK 8

3.    Probability Density Function

Pada bagian ini uji coba host tujuan yang digunakan hanya www.google.com analisa yang dilakukan pada segmen ini adalah untuk mengetahui probabilitas kemunculan kelompok data pada range RTT yang disegmentasi menjadi beberapa bagian, dimulai dari data RTT terendah ditambahkan 25 ms menjadi range pertama dan dilajutkan dengan range berikutnya dengan pola yang sama hal ini dilakukan untuk mengetahui di range RTT manakah tingkat kemunculan data yang paling tinggi.

Grafik di bawah menunjukkan probabilitas kemunculan data yang sudah tersegmentasi pada uji coba paket data berikut:

a.      Paket data 16 bytes

GRAFIK 9

b.      Paket data 32 bytes

GRAFIK 10

c.      Paket data 64 bytes

GRAFIK 11

d.      Paket data 128 bytes

GRAFIK 12

e.      Paket data 256 bytes

GRAFIK 13

f.       Paket data 512 bytes

GRAFIK 14

g.      Paket data 1024 bytes

GRAFIK 15

4.    Cumulative Probability Density

Berdasarkan range data probabilitas yang telah diketahui sebelumnya, kemudian diakumulasikan dengan data berikutnya hingga bernilai 1. Berikut grafik akumulasi probabilatasnya:

a.      Paket data 16 bytes

GRAFIK 16

b.      Paket data 32 bytes

GRAFIK 17

c.      Paket data 64 bytes

GRAFIK 18

d.      Paket data 128 bytes

GRAFIK 20

e.      Paket data 256 bytes

GRAFIK 21

f.       Paket data 512 bytes

GRAFIK 22

g.      Paket data 1024 bytes

GRAFIK 23

IV.    KESIMPULAN
Dari penjabaran hasil dan analisa diketahui bahwa jaringan internet tersebut cenderung lambat dan kurang stabil sehingga untuk prediksi selanjutnya pola dan performa jaringan internet tersebut tidak jauh berbeda dengan hasil yang telah diperoleh.

V.    PUSTAKA

Dalam penyusunan laporan ini mengambil beberapa referensi dari berbagai media online yaitu:

[1]     https://id.wikipedia.org/wiki/Ping

[2]     http://irsyadsaputras.blogspot.co.id/2014/10/rtt.html

[3]     http://budi-aog.blogspot.co.id/2013/04/

praktikum-analisa-rtt-round-trip-times.html

[4]     http://wardanateknik.blogspot.co.id/2014/10/pengujian-kestabilan-jaringan-dengan.html
